联网型门禁系统的布线配置与应用有哪些实用要点

联网型门禁系统在企事业单位、小区、学校等场所应用广泛，其安装配置直接影响使用稳定性。以下从布线安装、系统配置、控制器手册、应用原理及消防联动等方面，梳理相关要点。

联网型门禁系统设备的布线与安装接线

门禁控制器安装优先选择门内侧墙面、天花板或弱电井，便于后期维护。布线需遵循《出入口控制系统技术要求》（GA/T 394-2022），强弱电分离敷设，信号线远离动力电缆，接地电阻不超过4Ω。

门磁线采用两芯RVV2*0.5mm线连接，部分无线门禁通过Wi-Fi或LoRa模块通信，但主流商用系统仍以有线为主，保障稳定性。接线时要注意通讯方式、线缆规格和长度，确保通讯稳定可靠。

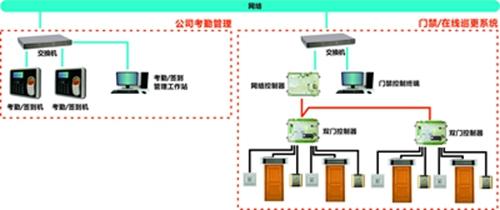

联网型门禁配置系统

联网型门禁配置核心是保障信号传输稳定，读卡器与控制器的连接距离建议不超过60米，理想情况下不超过100米，确保信号传输高效清晰。若电脑与控制器的总线长度超过800米，可使用中继器扩展通讯距离至3000米。

该系统支持访客管理、梯控、考勤等出入口控制模块，适配动态权限管理、异常报警、离线续航等场景。配置时需根据门锁数量、网络环境调整网关、交换机数量，通过现场WiFi信号覆盖测试确定，支持灵活增减。

百事达BSD-1000联网型门禁控制器用户手册

BSD-1000是一款多门集中管理的联网型门禁控制器，通过TCP/IP网络实现远程控制与数据传输，适用于办公楼、社区、工厂等场景。核心功能包括支持刷卡、密码、指纹（需扩展模块）等多种认证方式，实时上传门禁状态至管理平台。

关于门禁系统的那些事

门禁系统由读卡器、按钮、门磁等输入设备，将信号传给控制器，经CPU分析判断后，通过电锁动作实现开门，报警器提示异常。可通过485通讯转换器、TCP/IP通讯设备组网，形成门禁群。

感应门多用于酒店、办公场所，提升空间档次，但长期使用易老化。其维修保养需架设专用电源，严禁与其他电器共用。

适合大型联网可接消防联动的门禁系统

这类系统多采用TCP/IP和485双联网接口，支持有线高速传输与灵活组网，还可脱机写卡，灵活性与可靠性较高。

消防联动部署中，主流方式是消防主机提供无源常开/常闭触点，接入门禁控制器的联动输入端子；部分智能门禁系统可通过Modbus、TCP/IP与火灾报警系统对接，实现更精准的状态反馈与日志记录。

高端品牌如博世安防、泰科的门禁系统，集成报警、消防联动功能，适配金融、政府等对安全性要求极高的场所。
